SIMULATOR INTERAKTIF REKABENTUK DAN HILIRAN STESEN PAM KUMBAHAN (SPK) MALAYSIA
Developed By : Ir. MD NursyazwiAplikasi penilaian jurutera profesional bagi simulasi hidraulik, saiz kebuk basah, halaju paip tekanan, serta semakan kelulusan pematuhan piawaian Suruhanjaya Perkhidmatan Air Negara (SPAN MS 1228), Jabatan Alam Sekitar Sabah (JAS Sabah), PBT (DBKK / MPS / MPT) dan Pejabat Kesihatan Daerah (KKM).
Piawaian Asas Rekabentuk & Implikasi Perundangan Pembetungan
Stesen Pam Kumbahan (SPK) merupakan komponen kritikal dalam infrastruktur pembetungan awam dan swasta di Malaysia. Kegagalan fungsi SPK bukan sahaja membawa risiko limpahan air sisa mentah ke persekitaran, malah mendedahkan pemaju dan pihak pengurusan premis kepada tindakan perundangan di bawah Akta Perkhidmatan Air 2006 (Akta 655) serta Akta Kualiti Alam Sekeliling 1974 (Akta 127) di bawah kawal selia JAS Sabah dan PBT tempatan seperti Dewan Bandaraya Kota Kinabalu (DBKK), Majlis Perbandaran Sandakan (MPS), dan Majlis Perbandaran Tawau (MPT).
1. Kadar Aliran Puncak dan Penduduk Setara (PE)Kadar aliran air sisa dikira berdasarkan Penduduk Setara (Population Equivalent - PE). Mengikut piawaian SPAN MS 1228, purata pelepasan air sisa domestik ditetapkan pada kadar 225 liter sesorang sehari (0.225 m3/hari/PE). Kadar Aliran Puncak (Peak Flow, Qpeak) diperolehi dengan mendarabkan purata aliran harian dengan Faktor Puncak (Peak Factor, Fpeak), yang ditakrifkan mengikut formula empirikal Fpeak = 4.7 x (PE ^ -0.11). Untuk premis khas seperti sekolah dan bangunan awam, lonjakan aliran berlaku secara mengejut pada waktu rehat, maka kebuk saringan awal dan kebuk basah mesti berupaya menampung beban kejutan ini.

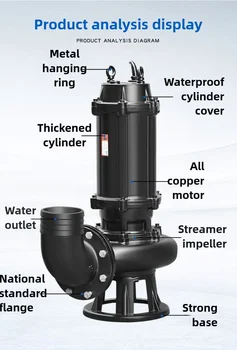

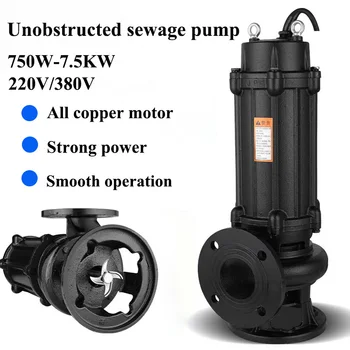

2. Halaju Self-Cleansing dan Kehilangan Geseran dalam Paip Tekanan (Force Main)Paip tekanan (Force Main) menghubungkan keluar pam ke lurang graviti terdekat. Halaju bendalir dalam paip tekanan mesti berada dalam julat optimum 0.8 m/s hingga 2.5 m/s. Halaju kurang daripada 0.8 m/s menyebabkan pepejal terampai mendap di dalam paip, memicu penyumbatan dan pembentukan pepejal pepejal bio. Sebaliknya, halaju melebihi 2.5 m/s menyebabkan kehausan paip (erosion) dan risiko henjaman air (water hammer) yang tinggi semasa pam berhenti mendadak. Kehilangan kepala geseran dikira menggunakan Persamaan Hazen-Williams dengan pekali C bernilai 120 bagi paip Ductile Iron (DI) dan 140 bagi paip High-Density Polyethylene (HDPE).
3. Kawalan Isipadu Kebuk Basah dan Risiko Gas Hidrogen Sulfida (H2S)Isipadu efektif kebuk basah (antara paras Duty Start dan Duty Stop) hendaklah direka supaya kekerapan kitaran pam tidak melebihi 10 kali hidup-mati sejam bagi mengelakkan kerosakan gelung motor pam akibat haba berlebihan. Walau bagaimanapun, tempoh tahanan air sisa (Detention Time) dalam kebuk basah pada aliran purata tidak boleh melebihi 30 minit. Tempoh tahanan yang terlalu lama akan menyebabkan air sisa menjadi anaerobik (septik), membebaskan gas Hidrogen Sulfida (H2S) yang amat beracun, berbau busuk, serta menghakis struktur konkrit dan komponen mekanikal. Perkara ini diteliti secara ketat oleh Pejabat Kesihatan Daerah (KKM) dan JAS Sabah demi keselamatan awam.
4. Syarat Khas Premis: Perangkap Lemak dan Saringan Sisa Kasar- Sekolah & Premis Awam: Wajib memasang Perangkap Lemak (Grease Trap) di bahagian kantin sebelum aliran disalurkan ke SPK bagi mengelakkan gumpalan lemak membeku di dalam pam. Saringan Keluli Tahan Karat (Basket Screen) juga diwajibkan untuk memerangkap sampah kasar.
- Pangsapuri / Flat: Memerlukan Sistem Pam Berkembar Duplex/Triplex dengan Kebuk Injap (Valve Pit) berasingan dari Kebuk Basah untuk memudahkan penyenggaraan selamat tanpa risiko ruang terkurung (confined space).
- Rumah Teres Kawasan Rendah: Memerlukan Pam Pemotong (Grinder Pump) untuk memotong pepejal sebelum dipam melalui paip berdiameter kecil.
| Parameter Hidraulik | Nilai Dikira | Piawaian Rujukan SPAN / JAS |
|---|---|---|
| Purata Aliran Harian (Qavg) | - | 0.225 m3/hari/PE |
| Faktor Puncak (Fpeak) & Qpeak | - | Fpeak = 4.7 x PE^(-0.11) |
| Halaju Air Sisa Dalam Paip (V) | - | 0.8 m/s - 2.5 m/s (Optimum: 1.2 m/s) |
| Kehilangan Kepala Geseran (Hf) | - | Persamaan Hazen-Williams |
| Total Dynamic Head (TDH) | - | Static Lift + Hf + Minor Loss (15%) |
| Anggaran Kuasa Motor Pam (kW) | - | Kecekapan Pam ~ 65% |
| Kekerapan Kitaran Pam (Starts/hr) | - | Maksimum 10 kali/jam |
| Tempoh Tahanan Kebuk (Detention Time) | - | Maksimum 30 minit (Elak H2S) |
