Panduan Diagnosis & Troubleshooting Kerosakan Pendawaian Elektrik Domestik
Sistem Diagnosis Interaktif & Panduan Prosedur Baik Pulih Kerosakan Litar Elektrik Mengikut Standard Suruhanjaya Tenaga (ST) dan Sabah Electricity Sdn. Bhd. (SESB).
Simulasi Mod Kerosakan & Diagnosis Ujian Interaktif
Spesifikasi Standard Pendawaian Domestik (Malaysia - ST & ECoS/SESB)
Jadual rujukan rasmi bagi saiz kabel, kadaran Pemutus Litar Miniatur (MCB), dan kepekaan Pemutus Arus Baki (RCCB) mengikut standard Suruhanjaya Tenaga (ST):
| Jenis Litar Elektrik | Saiz Kabel Utama | Rating MCB | Sensitiviti RCCB | Garis Panduan ST / SESB |
|---|---|---|---|---|
| Pencahayaan & Kipas | 1.5 mm² PVC/PVC | 6A – 10A | 100 mA | Mengawal lampu, kipas siling & ekzos |
| Soket Alir Keluar 13A (Litar Jejari) | 2.5 mm² PVC/PVC | 16A – 20A | 30 mA | Kawasan liputan maksimum 20 m² |
| Soket Alir Keluar 13A (Litar Gelang) | 2.5 mm² PVC/PVC | 30A – 32A | 30 mA | Kawasan liputan maksimum 100 m² |
| Penyaman Udara (1.0 HP - 2.0 HP) | 2.5 mm² PVC/PVC | 16A – 20A | 30 mA | Litar berasingan (Dedicated Circuit) |
| Pemanas Air (Water Heater) | 2.5 mm² / 4.0 mm² | 20A – 32A | 10 mA (Wajib) | WAJIB RCCB 10mA & Suis Dwikutub |
Panduan Mendiagnosis & Membaik Pulih Kerosakan Elektrik Domestik
Membaik pulih kerosakan elektrik domestik di Malaysia menghendaki pematuhan ketat terhadap Peraturan-Peraturan Elektrik 1994 serta Kod Amalan Suruhanjaya Tenaga (ST) dan Sabah Electricity Sdn. Bhd. (SESB). Sebarang kerja penyelenggaraan mesti dilaksanakan mengikut prosedur pengasingan selamat (safe isolation protocol) sebelum sebarang ujian dijalankan.
1. Prosedur Diagnosis Litar Pintas (Short Circuit Troubleshooting)
Litar pintas berlaku apabila pengalir Live (L) dan Neutral (N) bersentuhan secara terus tanpa melalui beban. Ini menghasilkan arus kerosakan amat tinggi secara mendadak yang mengaktifkan pelantikan Terma-Magnetik pada Pemutus Litar Miniatur (MCB) atau Suis Utama.
Langkah membaik pulih: Matikan Suis Utama dan tanggalkan semua beban perkakas daripada soket alir keluar. Gunakan Multimeter pada julat Keterusan (Continuity Test) atau Rintangan Rendah (Ohm). Ukur rintangan di antara pengalir Live dan Neutral pada papan agihan. Jika meter menunjukkan nilai rintangan berhampiran 0 Ohm, pintasan kabel wujud di dalam pendawaian. Kesan laluan kabel rosak dan ganti segmen kabel yang terjejas.
2. Prosedur Diagnosis Kebocoran Ke Bumi (Earth Leakage Troubleshooting)
Kebocoran arus ke bumi menyebabkan Pemutus Arus Baki (RCCB) terpelantik secara serta merta atau secara berkala. Kerosakan ini terhasil daripada kemerosotan penebatan kabel PVC akibat penebatan reput, kelembapan air pada perkakas basah, atau gigitan haiwan perosak.
Langkah membaik pulih: Lakukan Ujian Rintangan Penebatan (Insulation Resistance Test) menggunakan Megger Tester pada voltan ujian 500V DC. Sintesis ujian dijalankan di antara pengalir Live-Earth dan Neutral-Earth. Nilai rintangan penebatan yang mematuhi piawaian Suruhanjaya Tenaga mesti melebihi 1.0 Mega-Ohm (1.0 MΩ). Bagi litar pemanas air, pastikan kepekaan RCCB adalah berkadar 10mA (0.01A) untuk keselamatan mandatori di kawasan basah.
3. Prosedur Diagnosis Beban Lebih (Overloading Troubleshooting)
Beban lebih berlaku apabila jumlah arus beban yang ditarik oleh peralatan elektrik melebihi kadaran arus nominal MCB atau kapasiti kabel (Iz). MCB akan terpelantik selepas beberapa minit beroperasi hasil pembentukan haba pada jalur dwilogam (bimetallic strip).
Langkah membaik pulih: Gunakan Clamp Meter untuk mengukur arus sebenar yang mengalir pada pengalir Live. Sekiranya arus dikesan melebihi kadaran MCB (contohnya 24A pada MCB 20A), kurangkan penambahan beban atau agihkan litar ke MCB berasingan bagi mematuhi spesifikasi kejuruteraan ST dan SESB.
4. Profil Kebolehpercayaan Kejuruteraan (Ir. MD Nursyazwi)
Modul panduan dan diagnosis ini disediakan oleh Ir. MD Nursyazwi, Jurutera Profesional berdaftar dengan pengalaman luas dalam keselamatan kuasa elektrik domestik dan penyiasatan kerosakan sistem pendawaian voltan rendah mengikut piawaian MS IEC 60364, Suruhanjaya Tenaga Sabah (ECoS) dan SESB.

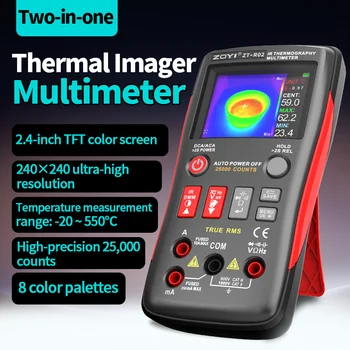

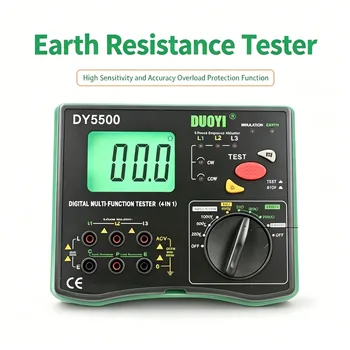

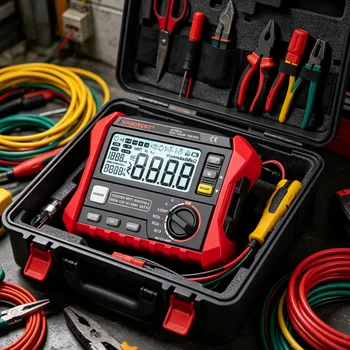

Peralatan Ujian & Komponen Elektrik Domestik Disyorkan
