Simulator Keselamatan Elektrik dan Pengasingan LOTO Sabah Electricity (Standard ST & MS IEC 60364)
Simulator Keselamatan Elektrik & Kalibrasi LOTO Sabah Electricity (Standard ST & MS IEC 60364)
Aplikasi simulasi kejuruteraan interaktif pengiraan arus kejutan jasad, impedans gelung pembumian Zs, pemutusan RCD, dan prosedur pengasingan LOTO mengikut piawaian Sabah Electricity Sdn. Bhd. (SESB) serta Suruhanjaya Tenaga (ST).
1. Rangka Kerja Perundangan, Akta Bekalan Elektrik 1990 & Peraturan Elektrik 1994 di Sabah
Pengoperasian dan penyenggaraan sistem pengagihan elektrik di Negeri Sabah dikawal selia secara perundangan di bawah Seksyen 33 Akta Bekalan Elektrik 1990 (Akta 447) dan Peraturan-Peraturan Elektrik 1994. Pihak Pihak Berkuasa Meluluskan iaitu Suruhanjaya Tenaga (ST) bersama entiti pembekal lesen Sabah Electricity Sdn. Bhd. (SESB) menetapkan bahawa setiap pepasangan elektrik domestik, komersial, mahupun industri wajib direkabentuk, dipasang, diuji, dan disahkan oleh Orang Kompeten yang berdaftar (seperti Pendawai PW2/PW4, Penolong Jurutera, atau Pengecas Jentera A4/B0). Pematuhan piawaian MS IEC 60364 (Electrical Installations of Buildings) adalah mandatori bagi menjamin tiada risiko kejutan elektrik, kebakaran arka, atau kerosakan fizikal harta benda akibat arus kerosakan.
2. Prinsip Fizik Kejuruteraan Arus Litar Pintas (Isc) & Impedans Gelung Pembumian (Zs)
Bagi sistem pembumian TT yang menjadi piawaian utama pepasangan di Sabah, nilai impedans gelung laluan kerosakan bumi (Zs) menentukan magnitud arus kerosakan prospektif (prospective fault current). Formula fizik asas mengikut Hukum Ohm menyatakan bahawa Isc = U0 / Zs, di mana U0 ialah voltan nominal fasa-ke-bumi (230 Volt). Untuk mencapai Pemutusan Bekalan Automatik (Automatic Disconnection of Supply - ADS) mengikut standard MS IEC 60364, nilai Zs mestilah cukup rendah supaya peranti pelindung arus berlebihan seperti Pemutus Litar Miniatur (MCB Jenis C) atau Pemutus Litar Arus Baki (RCD) dapat beroperasi memutuskan litar dalam tempoh selamat yang ditetapkan (iaitu di bawah 40 milisaat bagi litar soket alir keluar 13A).
3. Analisis Fisiologi Keselamatan Arus Kejutan Mengikut Standard IEC 60479-1
Kesan fisiologi arus elektrik terhadap tubuh manusia diklasifikasikan secara saintifik mengikut piawaian IEC 60479-1. Arus kejutan badan (Ishock) dihitung menerusi gabungan rintangan tisu jasad dan rintangan pelindung tambahan: Ishock = U0 / (Rb + Rppe). Di mana Rb ialah rintangan laluan tubuh manusia dan Rppe ialah rintangan penebatan alat pelindung diri. Arus di bawah 0.5 mA berada dalam Zon AC-1 (tiada persepsi). Arus 0.5 mA hingga 10 mA berada dalam Zon AC-2 (terasa tetapi tiada kejang otot). Arus melebihi 30 mA mula memasuki Zon AC-3 dan AC-4 yang berisiko tinggi mencetuskan kekejangan otot dada, kesukaran bernafas, serta fibrilasi ventrikel jantung (Ventricular Fibrillation) yang maut jika litar tidak diputuskan serta-merta oleh peranti RCD 30 mA.
4. Protokol Pengasingan Selamat LOTO & Pengujian Pengesahan Ujian 3-Titik

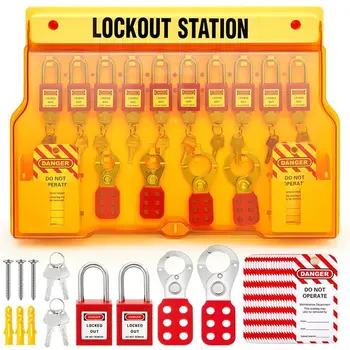

Prosedur Pengasingan Selamat Lockout/Tagout (LOTO) merupakan kaedah wajib sebelum sebarang kerja penyenggaraan atau pembaikan elektrik dijalankan. Urutan LOTO merangkumi pengenalpastian punca kuasa, pemutusan beban litar, pengasingan fizikal suis pengasing, pemasangan mangga kunci padat (padlock), dan penggantungan tag amaran. Pengesahan ketiadaan voltan mesti dilakukan menggunakan alat penguji voltan beriktiraf menerusi kaedah Ujian 3-Titik (Prove-Test-Prove): menguji alat penguji pada sumber hidup sah, menguji litar terasing (L-N, L-E, N-E) untuk memastikan bacaan 0V, dan menguji semula alat penguji pada sumber hidup untuk memastikan unit penguji berfungsi dengan betul sepanjang ujian dilakukan.
5. Spesifikasi Peralatan Tangan Bertebat VDE 1000V & Kasut Dielektrik PPE

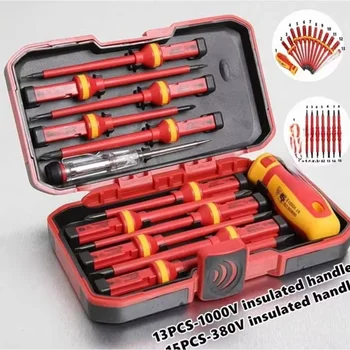

Penggunaan peralatan tangan bertebat mengikut standard IEC 60900 / VDE yang diuji sehingga 1000V AC merupakan barisan pertahanan terakhir bagi orang kompeten. Peralatan bertebat berkualiti mempunyai sistem penebatan dwi-warna berpemberitahu. Sekiranya lapisan dalaman berwarna kuning kelihatan akibat haus atau calar, peralatan tersebut dianggap rosak dan terbatal sifat penebatannya. Disamping itu, kasut keselamatan dielektrik berkadar Electrical Hazard (EH) mengikut ISO 20345 memberikan rintangan penebatan tambahan Rppe yang menghalang laluan arus terus dari jasad manusia ke permukaan bumi.
